Кабель LANMASTER S/FTP, 4 пары, Кат. 6, LSZH, нг(А)-HF, grey, 305 м

Product Code: LAN-6ESFTP-HFLT-xx

Кабель LANMASTER S/FTP, 4 пары, Кат. 6, LSZH, нг(А)-HF, grey, 305 м

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE). Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

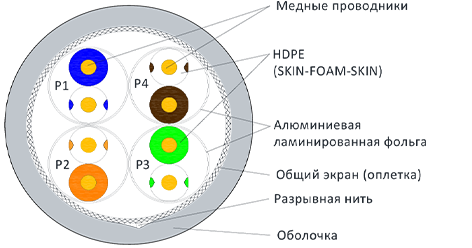

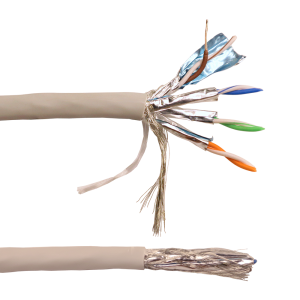

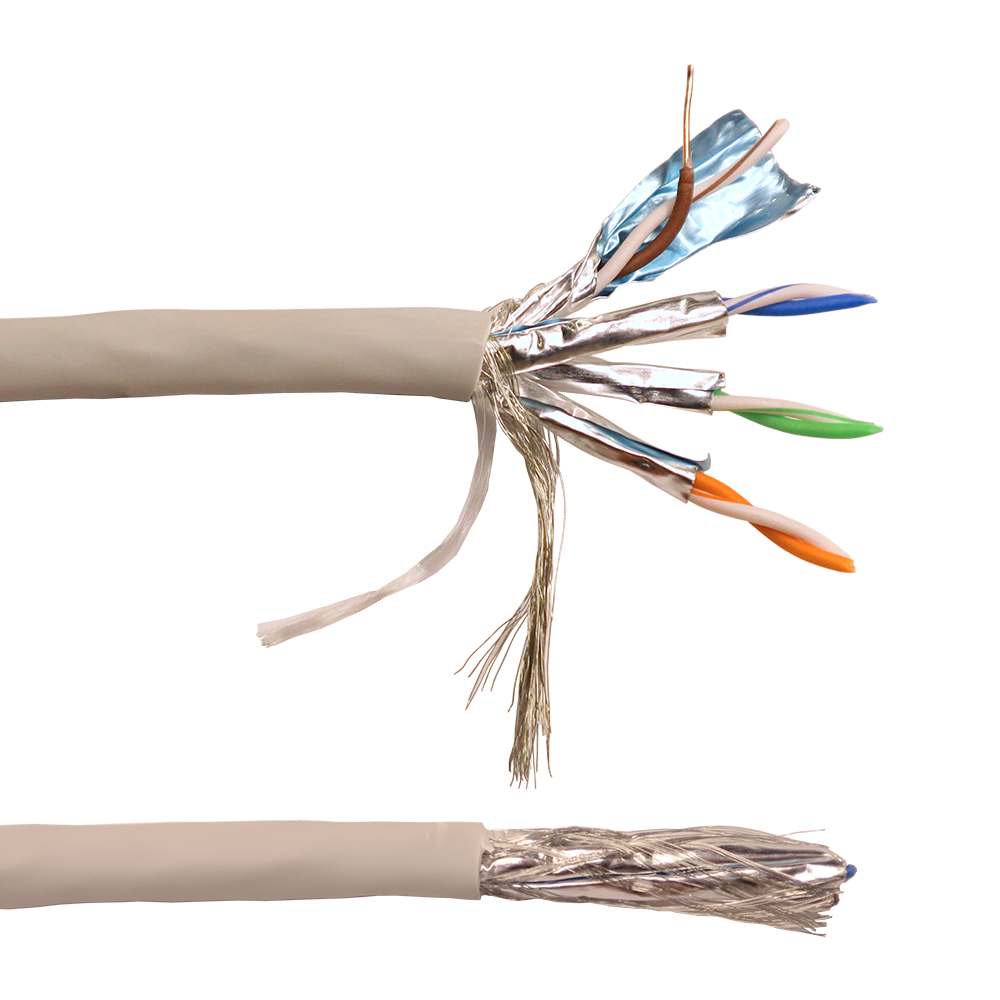

В конструкцию кабеля входит 4 витых пары в индивидуальных фольгированных экранах. Общий экран из оплетки медными лужеными проволоками обеспечивает надежную защиту проводников кабеля от электромагнитных помех. Оболочка кабеля –LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

Характеристики кабеля:
Характеристика Значение
Тип проводника Solid (сплошной)
Диаметр проводника 23 AWG
Тип изоляции HDPE (полиэтилен низкого давления)
PE Skin-Foam-Skin
Тип оболочки LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки Серый (другие цвета доступны под заказ)
Конструкция кабеля S/FTP
Индивидуальный экран из фольги вокруг пар, общий экран оплетка
Индивидуальный экран: Алюминиевая ламинированная фольга
Общий экран: Оплетка из медных луженых проволок
Диаметр кабеля 7,6+_0,3 мм
Рабочая температура От -20 до +60oС
Волновое сопротивление 100 ± 15 Ом
Максимальное рассогласование сопротивления
пары постоянному току
(DC Resistance Unbalance of a pair)
5%
Максимальное рассогласование ёмкости пара-земля
(Capacitance Unbalance pair to Ground)
330 пФ/100м
Номинальная скорость распространения сигнала
(Nomal velocity propagation)
68%
Сертификация лабораториями 3P, UL, ETL VERIFIED
Соответствует стандартам ANSI/TIA-568.2-D cat. 6А; ISO/IEC 11801

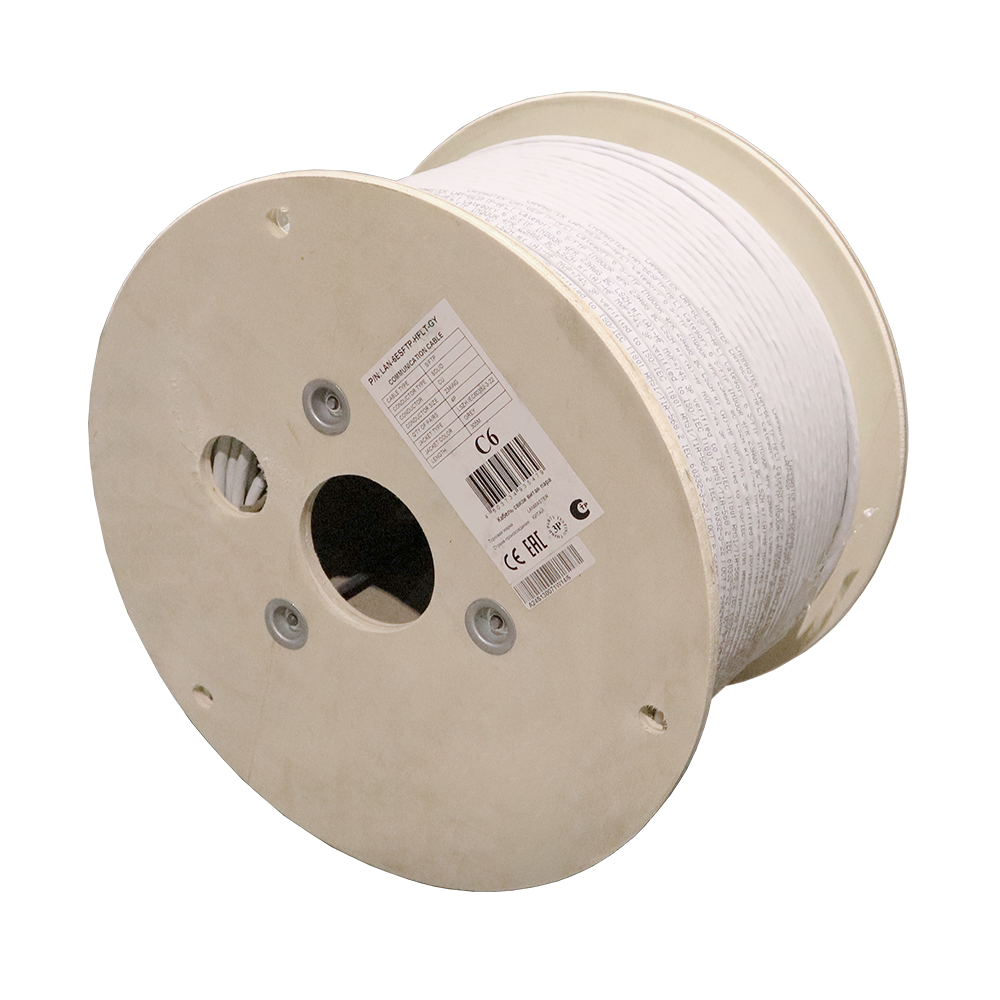

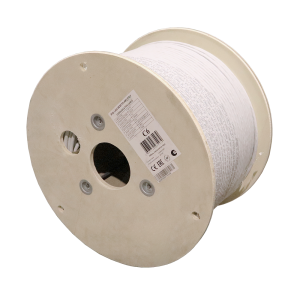

Количество метров в катушке 305 м
Частотный диапазон 1-500 МГц
Цветовая кодировка Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".
Передаточные характеристики кабеля:
Frequency (MHz) Min. RL (dB/100M) Max. IL (dB/100M) Max. PD (ns/100M) Max. SKEW (ns/100M) Min. NEXT (dB/100M) Min. PSNEXT (dB/100M) Min. ACR-F (dB/100M) Min. PSACR-F (dB/100M)
1 20.0 2.0 570 45 74.3 72.3 67.8 64.8
4 23.0 3.8 552 45 65.3 63.3 55.8 52.8
10 25.0 6.0 545 45 59.3 57.3 47.8 44.8
16 25.0 7.6 543 45 56.2 54.2 43.7 40.7
20 25.0 8.5 542 45 54.8 52.8 41.8 38.8
31.25 23.6 10.7 540 45 51.9 49.9 37.4 34.9
62.5 21.5 15.4 539 45 47.4 45.4 31.9 28.0
100 20.1 19.8 538 45 44.3 42.3 27.8 24.8
200 18.0 29.0 537 45 39.8 37.8 21.8 18.8
250 17.3 32.8 536 45 38.3 36.3 19.8 16.8

Product descriptions are listed according to the available information at the time of publication. Product specifications can be changed without advanced notification. More detailed and exact information can be obtained from the official partners and distributors of LANMASTER.
