Кабель LANMASTER U/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Кабель LANMASTER U/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Product Code: LAN-6AUFTP-HFLT-xx

Кабель LANMASTER U/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м
Model range

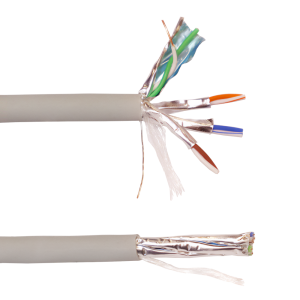

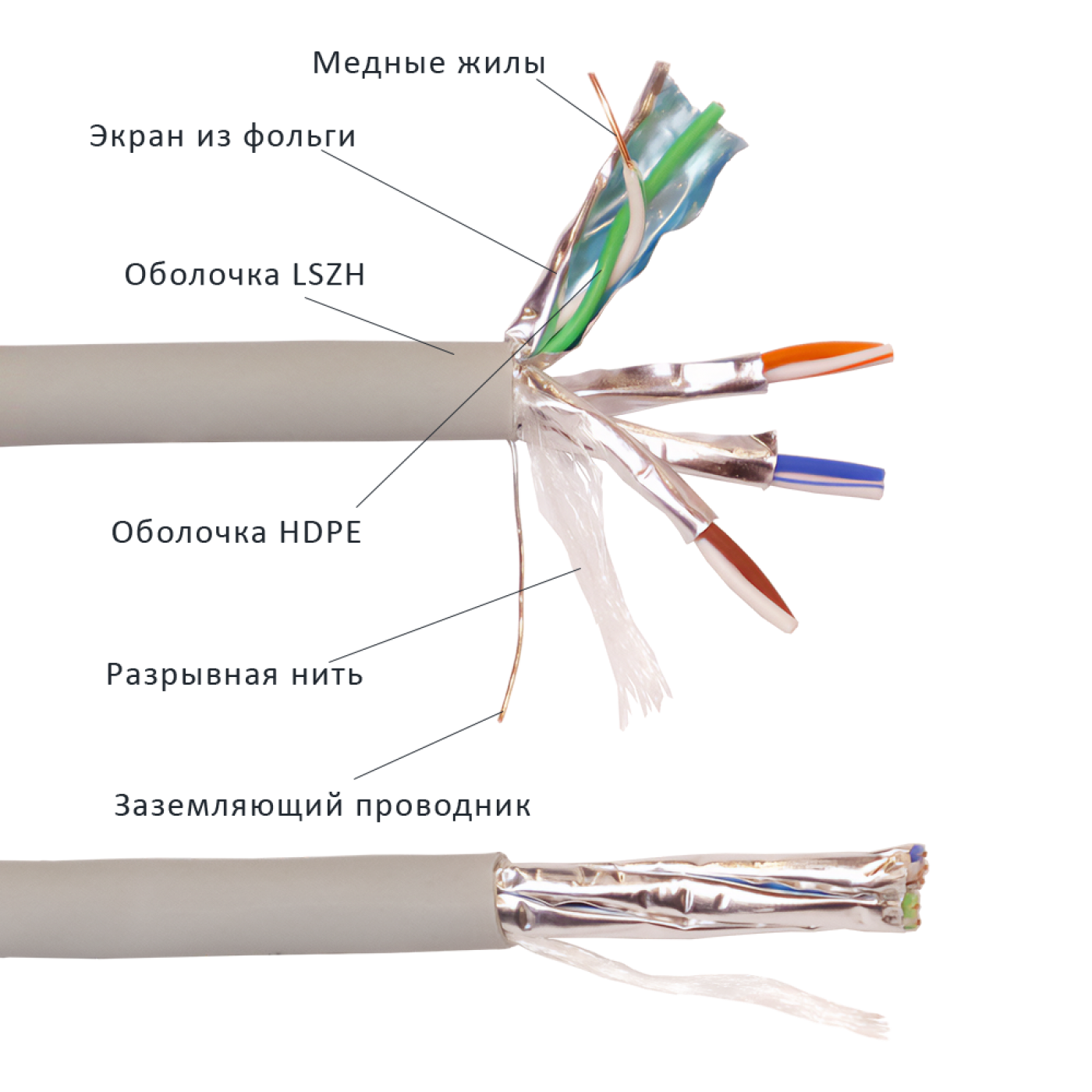

Кабель состоит из 4-х пар одножильных медных проводников.
Диаметр проводника 23 AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).
Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

В конструкцию кабеля входит 4 витых пары в индивидуальных фольгированных экранах. Оболочка кабеля – LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

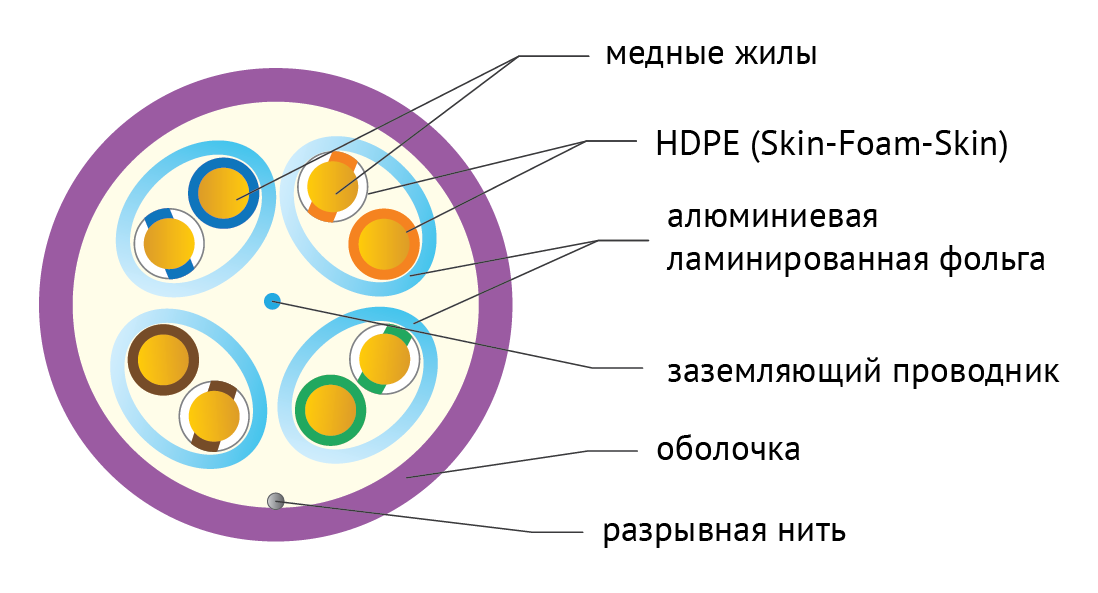

Разрез кабеля LAN-6AUFTP-HFLT-GY

Характеристики кабеля:

Характеристика Значение
Категория 6А
Тип проводника Solid (сплошной)
Диаметр проводника 23 AWG
Тип изоляции HDPE (полиэтилен низкого давления)
PE Skin-Foam-Skin
Тип оболочки LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
Цвет оболочки Серый (другие цвета доступны под заказ)
Конструкция кабеля U/FTP
Индивидуальный экран из фольги вокруг пар
Индивидуальный экран Алюминиевая ламинированная фольга
Общий экран Нет
Диаметр кабеля 7,2 ± 0,3 мм
Рабочая температура От -20°C до +60°C
Волновое сопротивление 100 ± 15 Ом
Максимальное рассогласование сопротивления
пары постоянному току
(DC ResistanceUnbalanceof a pair)		 5%
Максимальное рассогласование ёмкости пара-земля
(CapacitanceUnbalancepairtoGround)		 330 пФ/100 м
Номинальная скорость распространения сигнала
(Nominalvelocitypropagation)		 74%
Сертификация лабораториями 3P, UL, ETL VERIFIED
Соответствует стандартам ANSI/TIA-568.2-D cat. 6А; ISO/IEC 11801

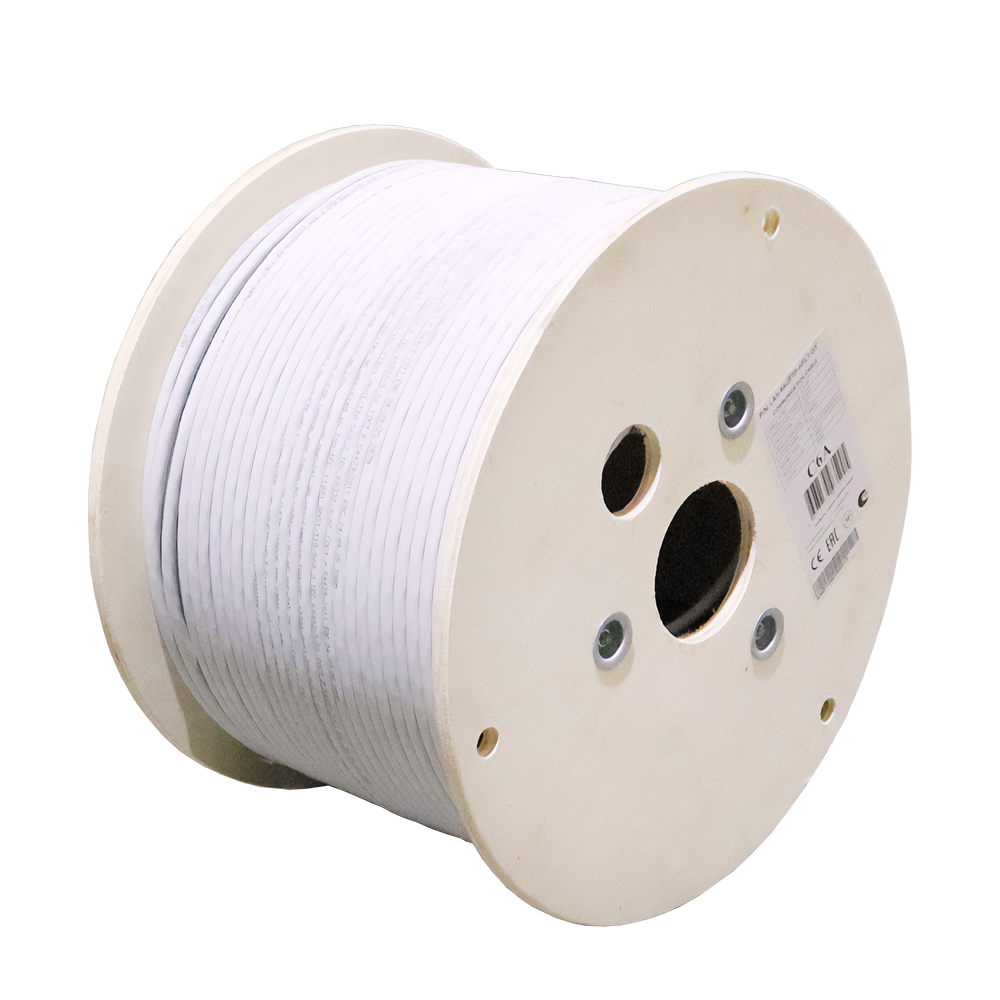

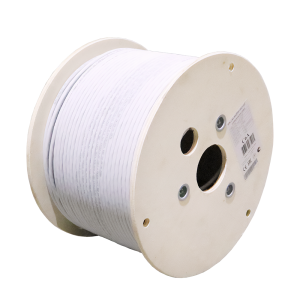

Количество метров в катушке 305 м
Частотный диапазон 1–500 МГц
Цветовая кодировка Пара 1 "голубой/бело-голубой";
Пара 2 "оранжевый/бело-оранжевый";
Пара 3 "зеленый/бело-зеленый";
Пара 4 "коричневый/бело-коричневый".

Передаточные характеристики кабеля:

Transmission Frequency(MHZ) 1 4 10 16 20 31.25 62.5 100 200 250 400 500
Attenuation dB/100m 2.1 3.8 5.9 7.5 8.4 10.5 15.0 19.1 27.6 31.1 40.1 45.3
Return Loss dB 20 23 25 25 25 23.6 21.5 20.1 18.0 17.3 15.9 15.2
NEXT dB 74..3 65.3 59.3 56.2 54.8 51.9 47.4 44.3 39.8 38.3 35.3 33.8
PSNEXT dB 72.3 63.3 57.3 54.2 52.8 49.9 45.4 42.3 37.8 36.3 33.3 31.8
ACR-F dB 67.8 55.8 47.8 43.7 41.8 37.9 31.9 27.8 21.8 19.8 15.8 13.8
PS ACR-F dB 64.8 52.8 44.8 40.7 38.8 34.9 28.9 24.8 18.8 16.8 12.8 10.8
Delay ns/100m 570 552 545 543 542 540 539 538 537 536 536 536
Skew ns/100m ≤45

Product descriptions are listed according to the available information at the time of publication. Product specifications can be changed without advanced notification. More detailed and exact information can be obtained from the official partners and distributors of LANMASTER.

Model range (1)

Code Name
LAN-6AUFTP-HFLT-GY Кабель LANMASTER U/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, серый, 305 м Add to list
