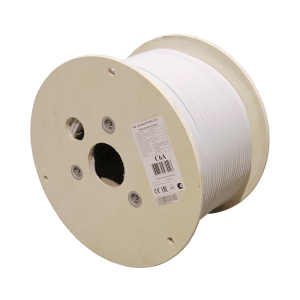

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м

Product Code: LAN-6ASFTP-HFLT-xx

Кабель LANMASTER S/FTP, 4 пары, Кат. 6A, LSZH, нг(А)-HF, 305 м
Model range

Кабель состоит из 4-х пар одножильных медных проводников.

Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию из полиэтилена (HDPE).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.

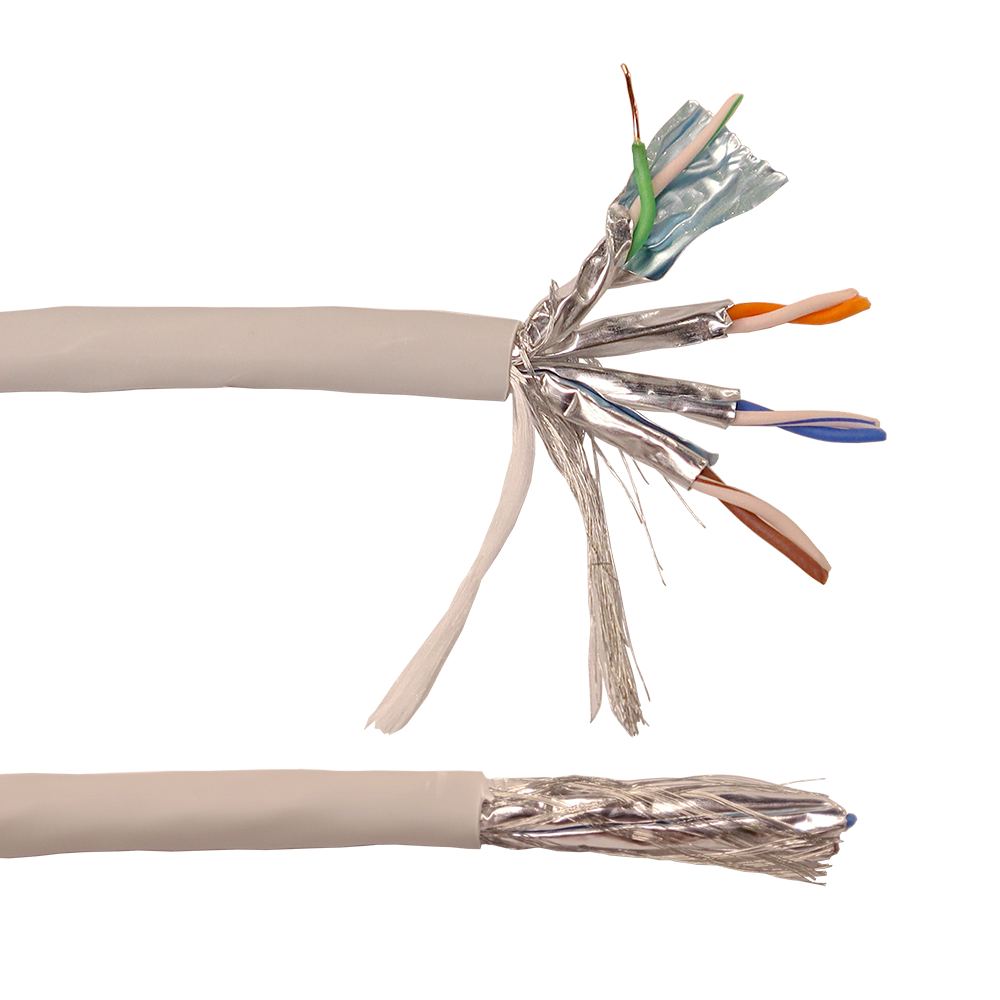

В конструкцию кабеля входит 4 витых пары в индивидуальных фольгированных экранах. Общий экран из оплетки медными лужеными проволоками обеспечивает надежную защиту проводников кабеля от электромагнитных помех. Оболочка кабеля –LSZH (малодымящая, не содержащая галогенов). На оболочке кабеля нанесены последовательные метровые метки длины.

Характеристики кабеля:

Характеристика Значение
 Тип проводника  Solid (сплошной)
 Диаметр проводника  23 AWG
 Тип изоляции  HDPE (полиэтилен низкого давления)
 Тип оболочки LSZH 60332-3-22 (3A), нг(A)-HF (не поддерживающий горение, для групповой прокладки с отсутствием коррозийно-активных и токсичных веществ при тлении)
 Цвет оболочки Поставляется в нескольких вариантах цветов внешней оболочки
Тип экрана  FTP Алюминиевая фольга
Диаметр кабеля 7,4 мм
Рабочая температура от -20oС до +60oС
Волновое сопротивление 100 ± 15 Ом
Максимальное рассогласование сопротивления
 пары постоянному току
 (DC Resistance Unbalance of a pair)		 5%
Максимальное рассогласование ёмкости пара-земля
 (Capacitance Unbalance pair to Ground)		 330 пФ/100м
Номинальная скорость распространения сигнала
 (Nomal velocity propagation)		 67%
Сертификация лабораториями 3P

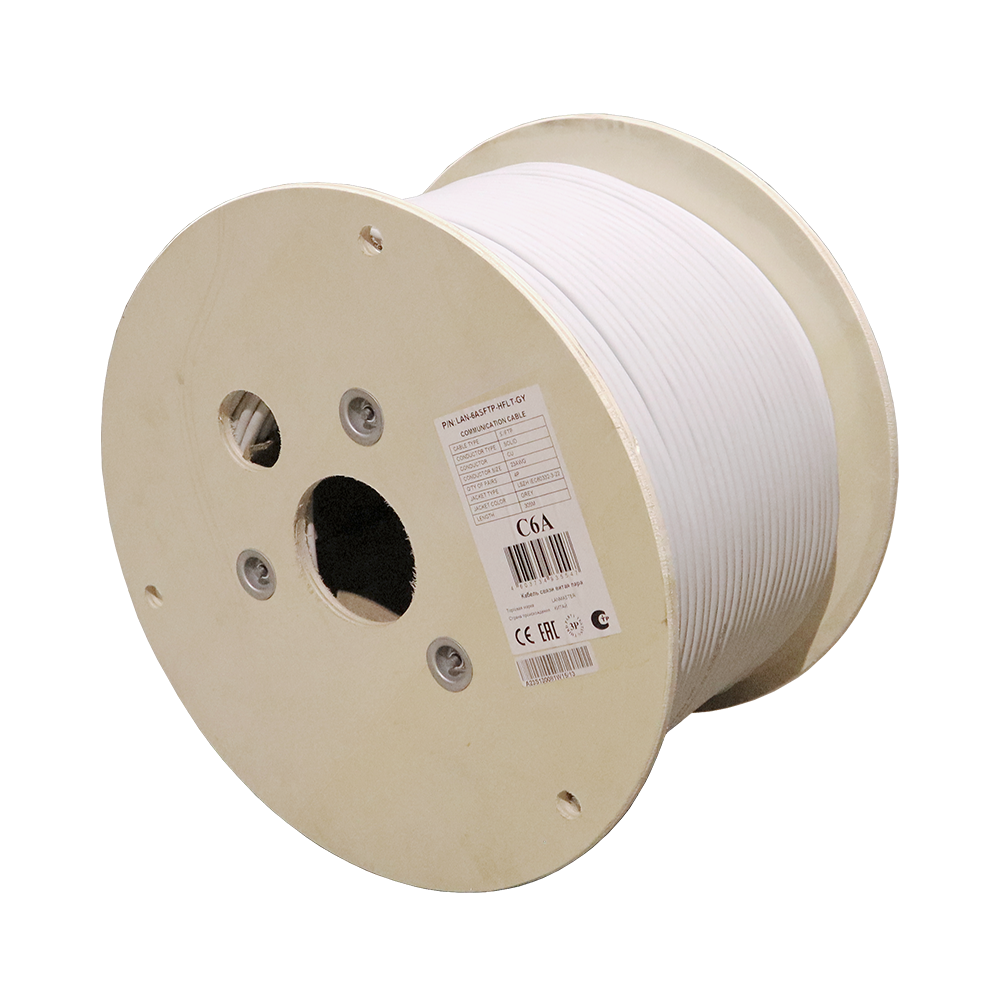

Количество метров в катушке 305 м
 Цветовая кодировка  Пара 1 "голубой/бело-голубой";
 Пара 2 "оранжевый/бело-оранжевый";
 Пара 3 "зеленый/бело-зеленый";
 Пара 4 "коричневый/бело-коричневый".
 Передаточные характеристики кабеля:
Frequency(MHz) IL MAX.(dB/100m) NEXT MIN.(dB) ACR MIN.(dB) PS.NEXT MIN.(dB) PS.ACR MIN.(dB) ACRF MIN.(dB)/100m) PS. ACRF MIN.(dB/100m) R.L. MIN.(dB)
1 2.1 75.3 73.2 73.3 71.2 68.0 65.0 20.0
4 3.8 66.3 62.5 64.3 60.5 56.0 53.0 23.0
8 5.3 60.8 55.5 59.8 54.5 49.9 46.9 24.5
10 5.9 60.3 54.4 58.3 52.4 48.0 45.0 25.0
16 7.5 57.2 49.7 55.2 47.7 43.9 40.9 25.0
20 8.4 55.8 47.4 53.8 45.4 42.0 39.0 25.0
25 9.4 54.3 44.9 52.3 42.9 40.0 37.0 24.3
31.25 10.5 52.9 42.4 50.9 40.4 38.1 35.1 23.6
62.5 15.0 48.4 33.4 46.4 31.4 32.1 29.1 21.5
100 19.1 45.3 26.2 43.3 24.2 28.0 25.0 20.1
155 24.1 42.4 18.3 40.4 16.3 24.2 21.2 18.8
200 27.6 40.8 13.2 38.8 11.2 22.0 19.0 18.0
250 31.1 39.3 8.2 37.3 6.2 20.0 17.0 17.3
300 34.3 38.1 3.8 36.3 2.0 18.5 15.5 16.8
400 40.1 36.3 NA 34.3 NA 16.0 13.0 15.9
500 45.3 34.8 NA 32.8 NA 14.0 11.0 15.5
Product descriptions are listed according to the available information at the time of publication. Product specifications can be changed without advanced notification. More detailed and exact information can be obtained from the official partners and distributors of LANMASTER.
